Rot
Stanzwerkzeugfedern Kleinserie
Rot
Unsere Stanzwerkzeugfedern nach ISO 10243, auch Stempelfedern genannt, werden aus Spezialfederdraht mit rechteckigem Querschnitt gefertigt, wodurch eine höhere Federkraft als bei den herkömmlichen Druckfedern erreicht wird. Die Federn sind farblich in baugleiche Kräfteklassen unterteilt. Die Abmessungen der Federn sind so konzipiert, dass diese in die angegeben Bohrungen, bzw. auf die angegebenen Achsen passen. Es gelten folgende Toleranzen: Federrate ± 10%, Länge L0 ± 1% und min. ± 0,75mm. Die Marke Bordignon bürgt für höchste Qualität und Lebensdauer.
Produkte

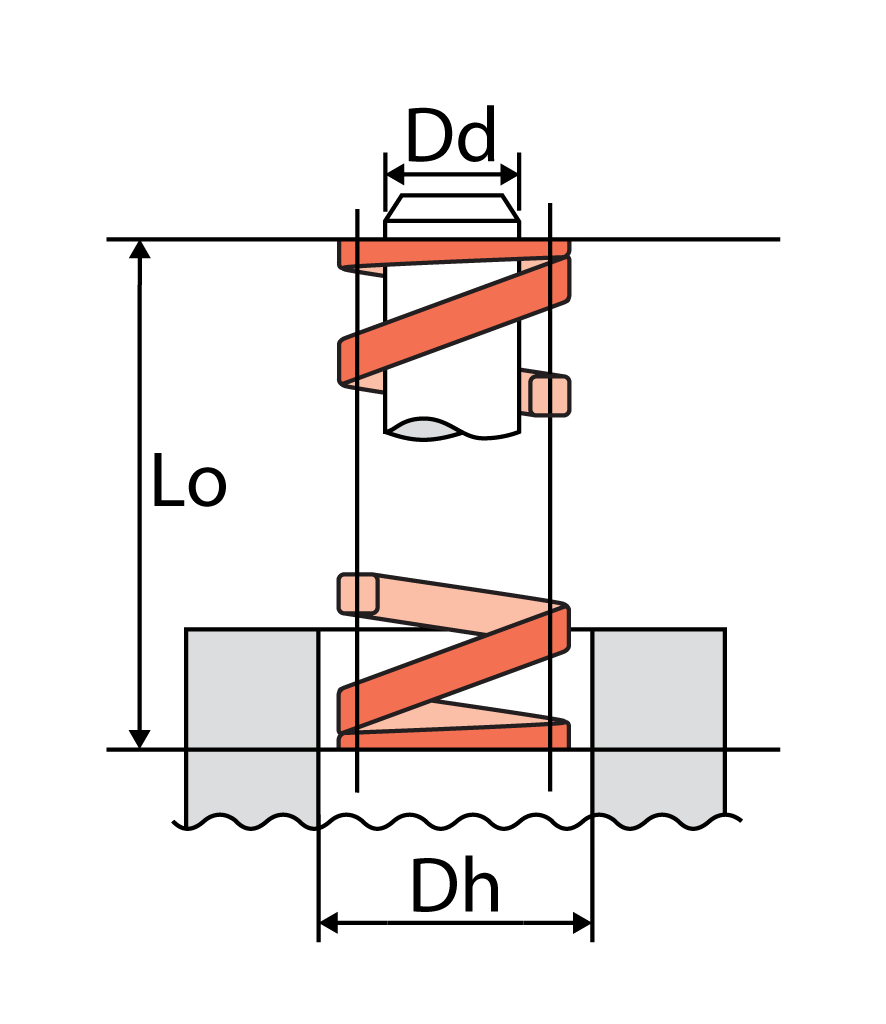

Referenz | Beschreibung | Bohrung Dh mm | grösster Dorndurchmesser Dd mm | Federlänge ungespannt L0 mm | Drahtstärke d mm | Aussendurchmesser D mm | Anzahl Windungen total nt pcs | Kraftzunahme R N/mm | Federweg maximal s2 mm | Federkraft nach Federweg s2 F2 N | Vorrat | Warenkorb | Bestellliste | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | ||||||||||||||||
| HR06016 | Small series | 6.5 | 3.5 | 16 | 1.0 | 5.0 | 7.50 | 12.78 | 8 | 102 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| HR06025 | Small series | 6.5 | 3.5 | 25 | 1.0 | 5.0 | 11.10 | 6.26 | 12 | 75 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| HR06038 | Small series | 6.5 | 3.5 | 38 | 1.0 | 5.0 | 17.00 | 5.00 | 19 | 95 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| HR06051 | Small series | 6.5 | 3.5 | 51 | 1.0 | 5.0 | 22.75 | 3.64 | 25 | 91 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| HR08016 | Small series | 8.5 | 5.0 | 16 | 1.2 | 6.8 | 6.20 | 16.94 | 8 | 136 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| HR08025 | Small series | 8.5 | 5.0 | 25 | 1.2 | 6.8 | 8.80 | 10.02 | 11 | 110 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| HR08038 | Small series | 8.5 | 5.0 | 38 | 1.2 | 6.8 | 13.20 | 6.24 | 17 | 106 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| HR08051 | Small series | 8.5 | 5.0 | 51 | 1.2 | 6.8 | 18.20 | 4.36 | 22 | 96 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
Gesuchtes Produkt nicht gefunden? Jetzt Konfigurieren!
Adaptieren Sie unsere Produkte einfach mit dem Konfigurator, laden Sie die neu erstellte CAD-Datei herunter und erstellen Sie eine Offertanfrage. Wir prüfen Ihre Einstellungen dann gerne für Sie.
Zum Konfigurator
