Doppelschenkelfedern
Doppelschenkelfedern ab Lager
1.4310 nichtrostend
Doppelschenkelfedern, auch Drehfedern oder Torsionsfedern genannt, werden für höhere Drehmomente verwendet. Doppelschenkelfedern werden in der Regel auf einem Dorn montiert. Zwischen Dorn und Feder muss genügend Spielraum vorhanden sein. Der Kraftaufbau erfolgt durch Zudrücken. Um eine Reibung auf der Achse zu verhindern, sollten die Enden fixiert sein.
Mengenrabatte können Sie einsehen, indem Sie auf die Artikelnummer klicken. Die Lieferung erfolgt in der Regel noch am selben Tag, wenn die Artikel auf Lager sind und die Bestellung vor 15:00 Uhr aufgegeben wird. Wenn Sie die Artikelnummer kennen, können Sie diese im Suchfeld oben links eingeben, um direkt zum Artikel zu gelangen.
Finden Sie die richtigen Abmessungen mit Hilfe der Filter. Für den Fall, dass die richtige Größe nicht auf Lager ist, kontaktieren Sie uns bitte.
Wir helfen Ihnen gerne weiter.
Produkte

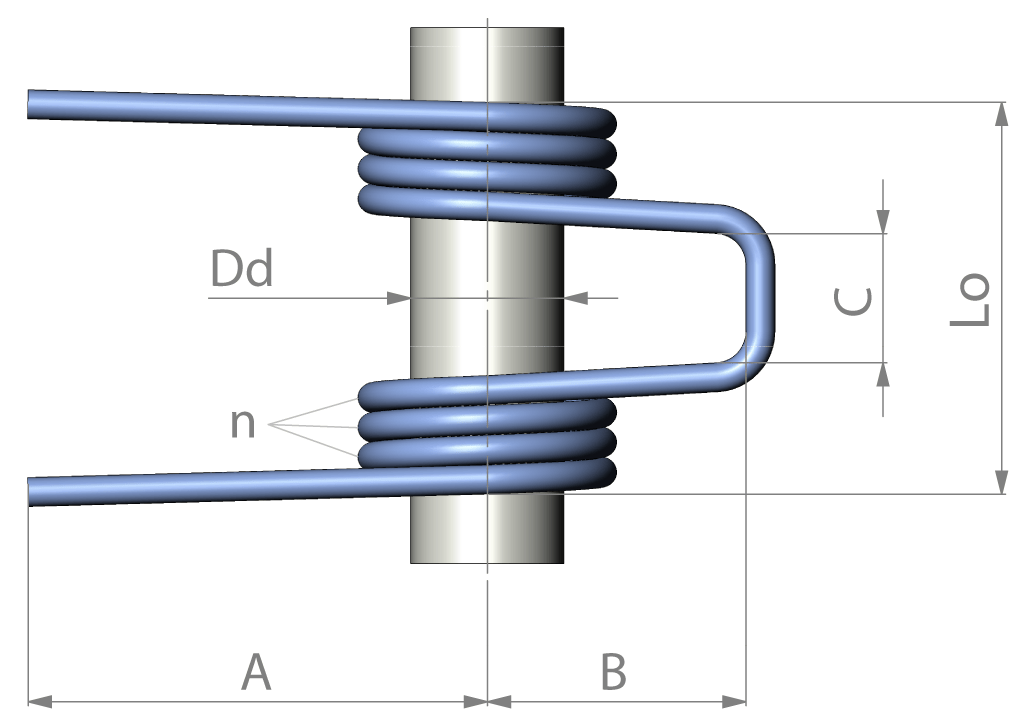

Referenz | Beschreibung | Drahtstärke d mm | Innendurchmesser Di mm | grösster Dorndurchmesser Dd mm | Anzahl Windungen n pcs | Form | Schenkellänge aussen A mm | Schenkellänge innen B mm | Bügelbreite C mm | Gesamtbreite L0 mm | maximales Drehmoment Mn Nmm | maximaler Drehwinkel a deg | Kraftzunahme c Nmm | Werkstoff | Vorrat | Warenkorb | Bestellliste | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 7.0 - 106.0 | 29 - 151 | 0.126 - 876.000 | |||||||||||||||||
| DSF-8530 | Double torsion spring | 0.40 | 3.0 | 2.5 | 2.00 | A | 16 | 4 | 4.5 | 7.0 | 18.6 | 45 | 0.412 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8531 | Double torsion spring | 0.40 | 3.0 | 2.5 | 2.25 | B | 16 | 4 | 4.5 | 7.0 | 18.6 | 51 | 0.366 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8532 | Double torsion spring | 0.40 | 3.0 | 2.5 | 2.50 | C | 16 | 4 | 4.5 | 7.0 | 18.6 | 57 | 0.330 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8533 | Double torsion spring | 0.40 | 3.0 | 2.5 | 2.75 | D | 16 | 4 | 4.5 | 7.5 | 18.6 | 62 | 0.300 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8534 | Double torsion spring | 0.40 | 3.0 | 2.5 | 3.00 | A | 16 | 4 | 4.5 | 7.5 | 18.6 | 68 | 0.274 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8535 | Double torsion spring | 0.40 | 3.0 | 2.5 | 4.25 | B | 16 | 4 | 4.5 | 8.5 | 18.6 | 96 | 0.194 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8536 | Double torsion spring | 0.40 | 3.0 | 2.5 | 6.50 | C | 16 | 4 | 4.5 | 10.2 | 18.6 | 147 | 0.126 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8537 | Double torsion spring | 0.50 | 3.5 | 3.0 | 2.00 | A | 20 | 5 | 5.5 | 8.5 | 33.4 | 40 | 0.830 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8538 | Double torsion spring | 0.50 | 3.5 | 3.0 | 2.25 | B | 20 | 5 | 5.5 | 8.5 | 33.4 | 45 | 0.738 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8539 | Double torsion spring | 0.50 | 3.5 | 3.0 | 2.50 | C | 20 | 5 | 5.5 | 8.5 | 33.4 | 50 | 0.664 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8540 | Double torsion spring | 0.50 | 3.5 | 3.0 | 2.75 | D | 20 | 5 | 5.5 | 9.5 | 33.4 | 55 | 0.604 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8541 | Double torsion spring | 0.50 | 3.5 | 3.0 | 3.00 | A | 20 | 5 | 5.5 | 9.5 | 33.4 | 60 | 0.552 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8542 | Double torsion spring | 0.50 | 3.5 | 3.0 | 4.25 | B | 20 | 5 | 5.5 | 10.5 | 33.4 | 86 | 0.390 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8543 | Double torsion spring | 0.50 | 3.5 | 3.0 | 6.50 | C | 20 | 5 | 5.5 | 12.5 | 33.4 | 131 | 0.256 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8544 | Double torsion spring | 0.60 | 5.0 | 4.0 | 2.00 | A | 22 | 7 | 6.5 | 10.1 | 59.6 | 46 | 1.266 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8545 | Double torsion spring | 0.60 | 5.0 | 4.0 | 2.25 | B | 22 | 7 | 6.5 | 10.1 | 59.6 | 52 | 1.126 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8546 | Double torsion spring | 0.60 | 5.0 | 4.0 | 2.50 | C | 22 | 7 | 6.5 | 10.1 | 59.6 | 58 | 1.012 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8547 | Double torsion spring | 0.60 | 5.0 | 4.0 | 2.75 | D | 22 | 7 | 6.5 | 11.3 | 59.6 | 64 | 0.920 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8548 | Double torsion spring | 0.60 | 5.0 | 4.0 | 3.00 | A | 22 | 7 | 6.5 | 11.3 | 59.6 | 70 | 0.844 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| DSF-8549 | Double torsion spring | 0.60 | 5.0 | 4.0 | 4.25 | B | 22 | 7 | 6.5 | 12.5 | 59.6 | 99 | 0.596 | Stainless steel | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
Gesuchtes Produkt nicht gefunden? Jetzt Konfigurieren!
Adaptieren Sie unsere Produkte einfach mit dem Konfigurator, laden Sie die neu erstellte CAD-Datei herunter und erstellen Sie eine Offertanfrage. Wir prüfen Ihre Einstellungen dann gerne für Sie.
Zum Konfigurator
