Wellenfedern
Wellenfedern werden aus Federbandstahl gewickelt und gleichzeitig gewellt. Sie sind ideal für Konstruktionen mit knappen Platzverhältnissen. Die Einbaulänge kann gegenüber herkömmlichen Druckfedern um bis zur Hälfte reduziert werden. Wir liefern circa 200 verschiedene Größen in rostfreier Ausführung sofort ab Lager.
Mengenrabatte können Sie einsehen, indem Sie auf die Artikelnummer klicken. Die Lieferung erfolgt in der Regel noch am selben Tag, wenn die Artikel auf Lager sind und die Bestellung vor 15:00 Uhr aufgegeben wird. Wenn Sie die Artikelnummer kennen, können Sie diese im Suchfeld oben links eingeben, um direkt zum Artikel zu gelangen.
Finden Sie die richtigen Abmessungen mit Hilfe der Filter. Für den Fall, dass die richtige Größe nicht auf Lager ist, kontaktieren Sie uns bitte . Wir helfen Ihnen gerne weiter.
Produkte
Referenz
Beschreibung

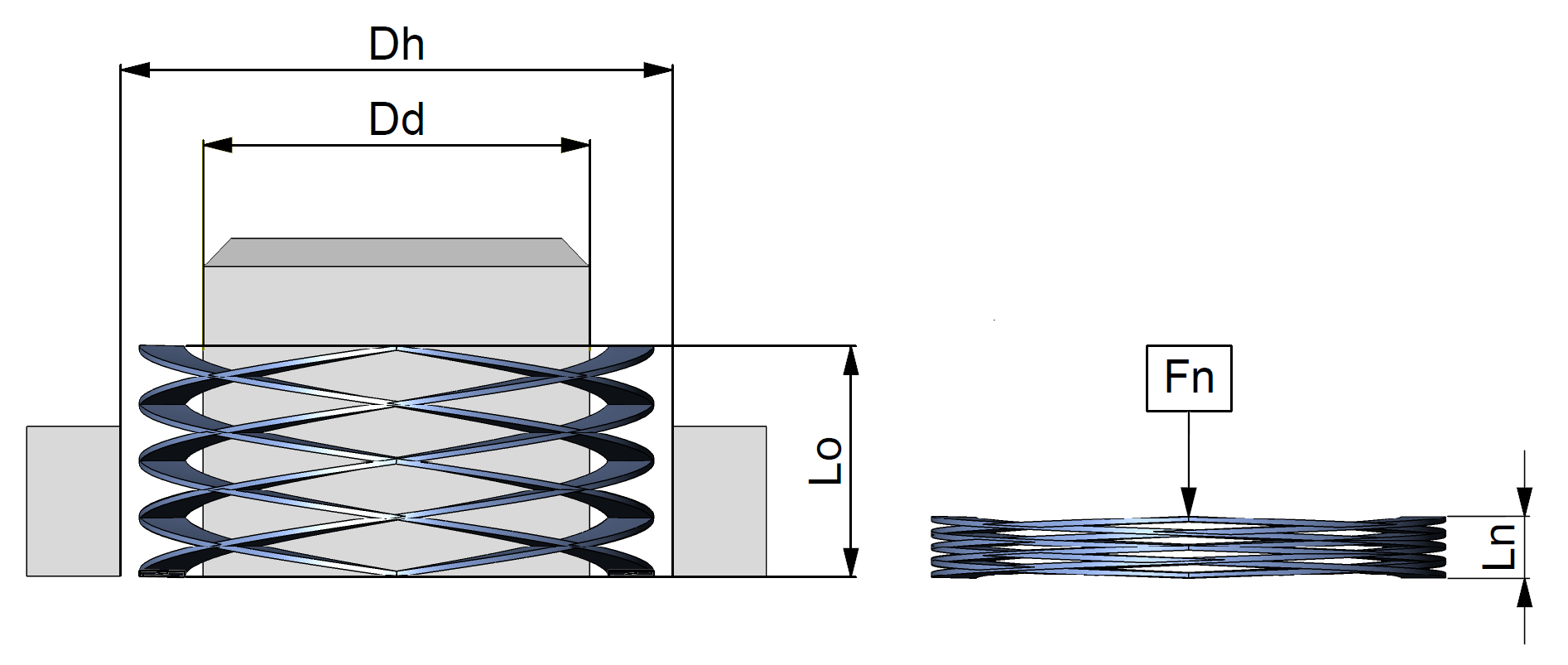

Bohrungsdurchmesser minimal
Dh
mm
Dorndurchmesser maximal
Dd
mm
Federlänge unbelastet
L0
mm
maximale Federlänge bei Fn
Ln
mm
maximale Federkraft bei Ln
Fn
N
Kraftzunahme
c
N/mm
Querschnitt Höhe
mm
Qauerschnitt Breite
mm
Anzahl Windungen
n
pcs
Wellen
w
pcs
Werkstoff
Vorrat
Warenkorb
Bestellliste
- 6 6.4 7.9 8 9.5 10 11.0 11.1 12 12.7 14 14.3 15 15.9 16 18 19.0 19.1 20 22.2 25 25.4 28 28.6 30 31.8 34.9 35 38.1 40 44.5 45 50 50.8 55 60
6 - 60
- 3.8 4 5 5.1 6.4 7 7.1 7.2 7.9 8.0 8.5 9 9.5 10 11 11.4 13 14 14.0 15 15.2 15.3 18.5 18.6 19 21.6 22 24 25.4 26.2 27 29 29.0 30 34 34.0 35 40 40.6 45 50
3.8 - 50
- 1.5 1.9 2 2.5 2.8 2.9 3.1 3.2 3.6 3.8 3.9 4 4.0 4.1 4.3 4.4 4.6 4.7 4.8 5 5.0 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 6.0 6.1 6.32 6.4 6.6 6.63 6.8 6.9 7 7.0 7.2 7.24 7.5 7.6 7.62 7.7 7.9 8 8.0 8.3 8.38 8.4 8.43 8.5 8.6 8.7 8.84 8.9 9 9.0 9.1 9.14 9.3 9.5 9.525 9.65 9.8 9.9 9.91 10 10.0 10.1 10.16 10.2 10.29 10.3 10.4 10.5 10.54 10.6 10.7 10.8 11.0 11.05 11.18 11.2 11.4 11.43 11.6 11.9 12.0 12.07 12.1 12.19 12.2 12.5 12.6 12.65 12.7 13 13.0 13.2 13.21 13.26 13.3 13.7 13.72 13.8 13.97 14 14.0 14.48 14.5 14.73 14.76 14.8 14.9 15.0 15.2 15.24 15.4 15.47 15.5 15.875 15.9 16 16.2 16.5 16.51 16.76 16.8 16.89 17.0 17.15 17.2 17.3 17.78 17.8 18 18.0 18.2 18.29 18.41 18.97 19 19.0 19.05 19.1 19.3 19.56 19.8 19.81 19.89 20.0 20.3 20.32 20.57 21.34 21.72 22 22.098 22.1 22.35 22.86 22.9 23.11 23.4 24 24.38 25.0 25.15 25.3 25.4 25.78 26 26.0 26.42 26.52 26.54 26.67 27.43 27.94 29.46 29.72 30.48 30.73 30.86 31.37 31.75 31.8 32 32.0 33 33.02 33.15 33.53 34.29 36.32 37.72 38 38.0 38.1 39.62 40 40.51 40.6 41.91 42.93 44.45 44.5 44.58 45 47.88 49.53 50 50.0 50.8 51.44 55.25 57.15
1.5 - 57.15
- 0.5 0.6 0.8 0.9 1 1.16 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.91 2 2.06 2.1 2.2 2.3 2.3876 2.4 2.5 2.54 2.6 2.7 2.72 2.74 2.8 2.9 2.95 3 3.048 3.05 3.1 3.15 3.18 3.2 3.3 3.38 3.4 3.43 3.5 3.51 3.556 3.6 3.61 3.7 3.76 3.78 3.8 3.86 3.9 3.937 3.94 4 4.0 4.0132 4.04 4.06 4.1 4.11 4.14 4.19 4.2 4.22 4.24 4.3 4.39 4.4 4.42 4.5 4.52 4.5466 4.57 4.6 4.62 4.6736 4.7 4.7752 4.8 4.83 4.9 5 5.0038 5.05 5.08 5.1 5.16 5.2 5.23 5.28 5.3 5.31 5.33 5.38 5.4 5.41 5.44 5.5 5.51 5.5118 5.59 5.6 5.64 5.66 5.69 5.7 5.77 5.8 5.84 5.87 5.89 5.8928 5.9 5.92 6 6.0 6.07 6.1 6.1722 6.1976 6.2 6.223 6.27 6.3 6.32 6.35 6.4 6.43 6.5 6.55 6.5532 6.6 6.65 6.7 6.73 6.731 6.76 6.8 6.88 6.9 6.96 6.99 7 7.0 7.04 7.06 7.0612 7.1 7.2 7.21 7.24 7.3 7.32 7.39 7.4 7.47 7.49 7.5 7.52 7.54 7.59 7.6 7.7 7.72 7.75 7.8 7.87 7.874 7.9 7.9756 8 8.0 8.001 8.08 8.1 8.13 8.2 8.26 8.3 8.38 8.4 8.43 8.4328 8.48 8.5 8.6 8.66 8.7 8.763 8.79 8.8 8.84 8.86 8.89 8.9 9 9.02 9.04 9.0424 9.09 9.1 9.12 9.14 9.17 9.27 9.32 9.3218 9.37 9.4 9.42 9.4996 9.5 9.6 9.63 9.68 9.7 9.78 9.8 9.8806 9.9 9.91 10 10.0 10.03 10.033 10.16 10.2 10.24 10.3 10.31 10.3886 10.4 10.49 10.5 10.54 10.541 10.59 10.64 10.7 10.77 10.8 10.82 10.85 10.9 10.9982 11 11.0 11.02 11.07 11.18 11.2 11.28 11.3 11.33 11.4 11.48 11.4808 11.5 11.6 11.61 11.7 11.71 11.79 11.8 11.81 11.811 11.89 11.9 12.12 12.17 12.22 12.24 12.2428 12.3 12.4 12.446 12.5 12.52 12.57 12.6 12.6492 12.65 12.7 12.73 12.8 12.827 12.9 12.95 13 13.0 13.06 13.18 13.2 13.21 13.28 13.2842 13.3 13.335 13.4 13.41 13.5 13.59 13.6 13.69 13.7 13.72 13.79 13.9 13.92 14.1 14.15 14.2 14.3 14.4 14.43 14.48 14.5 14.6558 14.66 14.7 14.8 14.81 14.94 14.99 15 15.0622 15.09 15.1 15.14 15.24 15.37 15.4 15.47 15.49 15.5 15.52 15.6 15.62 15.7 15.8 15.82 15.9766 16.1 16.15 16.2052 16.26 16.28 16.31 16.4 16.5 16.5354 16.7 16.71 16.7894 16.79 16.9 16.97 17 17.0 17.04 17.1 17.27 17.3 17.5 17.6 17.6276 17.7 17.8 17.91 18 18.0 18.06 18.16 18.2 18.3 18.4 18.41 18.6 18.7198 19.02 19.2 19.3 19.5 19.5072 19.6 19.61 19.68 19.76 19.81 19.8374 19.89 19.94 20 20.0 20.1 20.2 20.32 20.5 20.52 20.62 20.6502 20.7 20.75 20.9 21.2 21.3 21.34 21.4376 21.54 21.67 21.9 22 22.0 22.2 22.3 22.48 22.6 22.8346 23.11 23.22 23.37 23.5 23.7 23.9 23.9014 24.26 24.3 24.36 24.4 24.54 24.64 24.7 24.892 24.9 25.3 25.4 25.65 25.8 26.0604 26.2 26.3 26.54 27.0 27.1 27.1526 27.5 27.6 27.8 27.99 28 28.37 28.4 28.45 28.78 29.1338 29.21 29.6 29.77 30.1 30.5 32.6 33.22 33.4518 33.53 38.68 77.724
0.5 - 77.724
- 6 8.9 12 13.3 15 17.8 18 20 22 22.2 25 26.7 29.4 30 31.1 35 35.3 35.6 40 44.1 44.5 48.9 49.0 50 53.37864 53.4 53.9 55 57.8 58.8 60 66.7 70 78.4 80 80.06796 80.1 88.2 88.9644 89 90 97.9 98.0 100 110 111.2 111.2055 112.7 125 130 132.3 133.4 135 150 155.6877 155.7 156.8 160 220.5 222.411 225 250 264.6 266.8932 275 300 400 400.3398 401.8 450
6 - 450
- 1.5 1.6 1.7 1.8 1.9 2.1 2.2 2.3 2.38 2.42 2.5 2.59 2.6 2.61 2.74 2.8 2.9 2.977155118 3 3.06 3.1 3.2 3.23 3.26 3.3 3.32 3.327408661 3.5 3.6 3.63 3.65 3.69 3.7 3.73 3.74 3.8 3.852788976 3.89 3.9 3.92 4 4.0 4.1 4.15 4.2 4.21 4.29 4.35 4.36 4.378169291 4.4 4.5 4.553296063 4.6 4.63 4.69 4.7 4.73 4.79 4.8 4.81 4.83 4.9 4.91 5 5.0 5.06 5.078676378 5.1 5.22 5.25 5.3 5.33 5.34 5.35 5.39 5.4 5.43 5.46 5.47 5.5 5.6 5.61 5.62 5.7 5.779183465 5.8 5.81 5.9 5.954310236 5.98 5.99 6 6.0 6.1 6.17 6.28 6.3 6.31 6.32 6.4 6.48 6.5 6.56 6.57 6.6 6.62 6.63 6.654817323 6.7 6.74 6.8 6.84 6.9 6.93 7 7.06 7.1 7.14 7.18 7.2 7.23 7.24 7.25 7.26 7.31 7.355324409 7.4 7.47 7.5 7.530451181 7.6 7.66 7.7 7.705577953 7.71 7.77 7.8 7.87 7.9 7.99 8 8.1 8.2 8.22 8.230958268 8.39 8.4 8.42 8.43 8.49 8.5 8.57 8.6 8.62 8.63 8.66 8.69 8.7 8.75 8.756338583 8.78 8.8 8.9 8.97 9.01 9.1 9.2 9.3 9.31 9.37 9.39 9.41 9.43 9.456845669 9.5 9.58 9.6 9.631972441 9.71 9.72 9.8 9.85 9.92 9.982225984 10 10.05 10.12 10.2 10.3 10.34 10.47 10.5 10.54 10.61 10.7 10.71 10.75 10.85 10.9 10.94 10.97 10.98 11 11.0 11.08 11.2 11.26 11.3 11.4 11.49 11.5 11.51 11.55836693 11.58 11.6 11.7 11.76 11.77 11.79 11.8 11.85 11.9 12 12.03 12.08374724 12.1 12.2 12.28 12.3 12.4 12.6 12.63 12.66 12.8 12.82 12.94 13 13.0 13.01 13.03 13.18 13.2 13.22 13.25 13.3 13.4 13.45 13.46 13.63 13.7 13.8 13.82 13.87 13.9 13.93 14 14.0 14.06 14.16 14.2 14.22 14.3 14.37 14.4 14.44 14.48 14.5 14.53552205 14.7 14.8 14.9 15.1 15.15 15.2 15.3 15.4 15.51 15.58628268 15.6 15.67 15.72 15.77 15.78 15.8 15.9 16 16.02 16.03 16.15 16.19 16.25 16.33 16.4 16.48 16.6 16.63704331 16.7 16.72 16.8 16.84 16.85 16.98729685 17 17.0 17.1 17.2 17.26 17.37 17.5 17.7 17.83 17.99 18.1 18.12 18.13 18.2 18.23 18.4 18.43 18.5 18.5634378 18.7 18.84 18.85 18.86 18.9 18.95 19 19.1 19.16 19.26 19.3 19.4 19.43907165 19.6 19.8 19.89 19.96445197 20 20.0 20.1 20.15 20.16 20.2 20.5 20.6 20.62 20.8 21 21.0 21.13 21.24 21.4 21.41 21.52 21.61 21.7 21.74 21.89084646 21.9 22.1 22.2 22.6 22.7 22.89 23.08 23.1 23.11673386 23.12 23.29 23.3 23.47 23.5 23.54 23.6 23.98 24.1 24.19 24.2 24.25 24.36 24.6 24.72 24.97 25 25.0 25.4 25.46 25.5 25.9 25.94 26.04 26.1 26.6 26.7 26.79439606 26.8 27 27.5 27.59 27.62 27.67002992 27.7 28 28.07 28.13 28.2 28.45 28.6 28.68 28.71 28.74 28.8 28.9 29.02 29.1 29.4 29.54 30.3 30.53 30.6 30.8 30.89 30.9 31.45 31.5 31.79 32.29 32.6 33.09895984 33.17 33.2 33.23 33.3 33.87 34 34.0 34.1 34.46 34.5 34.9 36.1 36.17 36.31 36.8 36.87 36.9 37.3 37.30200236 37.9 38.7 38.87814331 38.9 39.68 39.88 40.4 40.54 40.6 40.61 40.65 42.47 42.7 42.87 43.1 43.60656614 43.72 44.4 44.8 45.2 45.56 45.64 46.8 47.3 47.6 47.9 48.08 48.69 49.13 51.55 51.68 52.2 52.26 53.4 53.7639189 53.8 57.1 57.22 57.53 58.31 58.8 60.89 64.52 65.14715906 67.57 69.69 73 73.0 73.17 75.33 78.5 82.82 84.8 86.21 88.6 88.61414646 91.28 91.53 110.2 114.94 122.28
1.5 - 122.28
- 0.13 0.15 0.20 0.23 0.25 0.28 0.30 0.33 0.36 0.38 0.40 0.41 0.45 0.46 0.48 0.53 0.60 0.61 0.76
0.13 - 0.76
- 0.51 0.61 0.8 0.81 1.02 1.14 1.17 1.2 1.4 1.42 1.47 1.5 1.52 1.80 1.83 1.98 2.0 2.01 2.18 2.39 2.4 2.40 3.10 3.18 3.38 3.4 3.6 3.63 3.76 3.8 4.01
- 3 3.5 4 4.5 5 6 7 8 9 10 11 12 13 14 15 16 18 20 21 24
3 - 24
- 2.5 3 3.5 4 4.5 5 6 7 8 10 12 13 14 16 20
- Stainless Steel Ck67
WF-12124-SS Wave spring 6.0 4.0 1.500 0.5000 12.00000 15.400000000 0.15 0.61 3.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12115-SS Wave spring 6.0 4.0 1.500 0.6000 6.00000 6.600000000 0.13 0.51 3.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12116-SS Wave spring 6.0 4.0 2.000 0.8000 6.00000 4.900000000 0.13 0.51 4.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12125-SS Wave spring 6.0 4.0 2.000 1.0000 12.00000 11.300000000 0.15 0.61 4.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12117-SS Wave spring 6.0 4.0 2.500 1.0000 6.00000 4.000000000 0.13 0.51 5.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12126-SS Wave spring 6.0 4.0 2.500 1.2000 12.00000 9.100000000 0.15 0.61 5.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12118-SS Wave spring 6.0 4.0 3.100 1.2000 6.00000 3.300000000 0.13 0.51 6.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12127-SS Wave spring 6.0 4.0 3.100 1.5000 12.00000 7.600000000 0.15 0.61 6.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12119-SS Wave spring 6.0 4.0 3.600 1.4000 6.00000 2.800000000 0.13 0.51 7.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12128-SS Wave spring 6.0 4.0 3.600 1.7000 12.00000 6.500000000 0.15 0.61 7.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12120-SS Wave spring 6.0 4.0 4.100 1.6000 6.00000 2.500000000 0.13 0.51 8.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12129-SS Wave spring 6.0 4.0 4.100 2.0000 12.00000 5.700000000 0.15 0.61 8.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12121-SS Wave spring 6.0 4.0 4.600 1.8000 6.00000 2.200000000 0.13 0.51 9.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12130-SS Wave spring 6.0 4.0 4.600 2.2000 12.00000 5.000000000 0.15 0.61 9.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12122-SS Wave spring 6.0 4.0 5.600 2.2000 6.00000 1.800000000 0.13 0.51 11.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12131-SS Wave spring 6.0 4.0 5.600 2.7000 12.00000 4.100000000 0.15 0.61 11.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12123-SS Wave spring 6.0 4.0 6.600 2.6000 6.00000 1.500000000 0.13 0.51 13.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12132-SS Wave spring 6.0 4.0 6.600 3.2000 12.00000 3.500000000 0.15 0.61 13.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12133-SS Wave spring 6.4 3.8 1.900 0.8000 8.90000 8.400000000 0.15 0.61 3.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
WF-12142-SS Wave spring 6.4 3.8 1.900 0.9000 22.20000 23.100000000 0.20 0.61 3.0 2.5 Stainless
In den Warenkorb legen
Zu Bestellliste hinzufügen
1 2 3 4 ...51
Gesuchtes Produkt nicht gefunden? Jetzt Konfigurieren!
Adaptieren Sie unsere Produkte einfach mit dem Konfigurator, laden Sie die neu erstellte CAD-Datei herunter und erstellen Sie eine Offertanfrage. Wir prüfen Ihre Einstellungen dann gerne für Sie.
Zum Konfigurator
