Triebfedern
Triebfedern ab Lager
1.4310 nichtrostend
Die Triebfedern wurden für axiale Bewegungen von maximal 10 bzw. 20 Umdrehungen entwickelt. Die Federn werden mit einem Haltering geliefert, welcher bei der Montage behutsam entfernt werden muss. Die Montage erfolgt in einem Gehäuse gemäss Tabelle. Aussen wird die Feder am Gehäuserand oder auf einem Zapfen gehalten. Innen sollte die Feder auf einer geschlitzten Achse montiert werden. Durch Aufweiten des inneren Endes kann die Feder auch auf eine etwas grössere Achse montiert werden. Um die Reibung möglichst gering zu halten, sollte die Feder vor der Montage eingefettet werden. Andernfalls kann sich die Federkraft bis zu 20% verringern. Wird ein höheres Drehmoment benötigt, können mehrere Federn nebeneinander montiert werden. In diesem Falle empfehlen wir, eine Scheibe zwischen den Federn zu montieren. Triebfedern werden mit 1,5 bzw. 2,5 Umdrehungen vorgespannt.
Mengenrabatte können Sie einsehen, indem Sie auf die Artikelnummer klicken. Die Lieferung erfolgt in der Regel noch am selben Tag, wenn die Artikel auf Lager sind und die Bestellung vor 15:00 Uhr aufgegeben wird. Wenn Sie die Artikelnummer kennen, können Sie diese im Suchfeld oben links eingeben, um direkt zum Artikel zu gelangen.
Finden Sie die richtigen Abmessungen mit Hilfe der Filter. Für den Fall, dass die richtige Größe nicht auf Lager ist, kontaktieren Sie uns bitte.
Wir helfen Ihnen gerne weiter.
Produkte

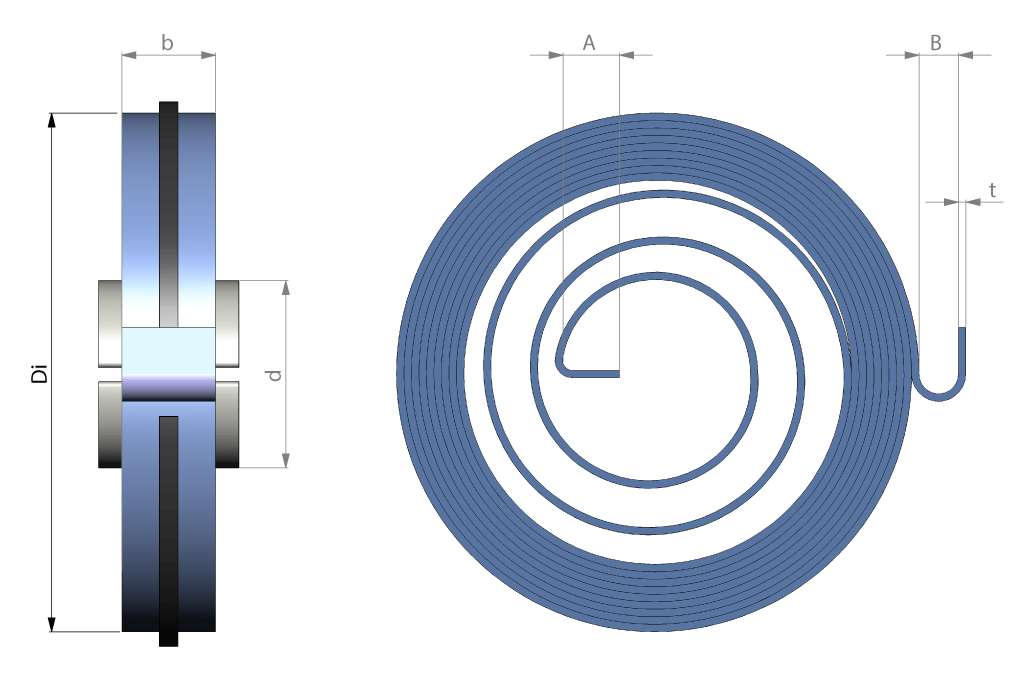

Referenz | Beschreibung | Banddicke t mm | Bandbreite b mm | Wellendurchmesser d mm | Länge inneres Ende A mm | Innenmass Aussenhaken B mm | Gehäusedurchmesser Di mm | Anzahl Windungen bei M1 T1 | Drehmoment M1 Nmm | Anzahl Windungen bei M2 T2 | Drehmoment M2 Nmm | Werkstoff | maximaler Drehwinkel α deg | Vorrat | Warenkorb | Bestellliste | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 27 - 295 | 13 - 2429 | 60 - 10200 | ||||||||||||||||
| TRFM-130608027 | Motor spring | 0.13 | 6 | 8 | 3 | 3 | 27 | 4.0 | 13 | 13 | 60 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-130608034 | Motor spring | 0.13 | 6 | 8 | 3 | 3 | 34 | 4.0 | 13 | 23 | 60 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-131008027 | Motor spring | 0.13 | 10 | 8 | 3 | 3 | 27 | 4.0 | 22 | 13 | 100 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-131008034 | Motor spring | 0.13 | 10 | 8 | 3 | 3 | 34 | 4.0 | 22 | 23 | 100 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-131508027 | Motor spring | 0.13 | 15 | 8 | 3 | 3 | 27 | 4.0 | 33 | 13 | 149 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-131508034 | Motor spring | 0.13 | 15 | 8 | 3 | 3 | 34 | 4.0 | 33 | 23 | 149 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-150609031 | Motor spring | 0.15 | 6 | 9 | 3 | 4 | 31 | 4.0 | 22 | 13 | 79 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-150609039 | Motor spring | 0.15 | 6 | 9 | 3 | 4 | 39 | 4.0 | 22 | 23 | 79 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-151009031 | Motor spring | 0.15 | 10 | 9 | 3 | 4 | 31 | 4.0 | 36 | 13 | 132 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-151009039 | Motor spring | 0.15 | 10 | 9 | 3 | 4 | 39 | 4.0 | 36 | 23 | 132 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-151509031 | Motor spring | 0.15 | 15 | 9 | 3 | 4 | 31 | 4.0 | 54 | 13 | 198 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-151509039 | Motor spring | 0.15 | 15 | 9 | 3 | 4 | 39 | 4.0 | 54 | 23 | 198 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-200812041 | Motor spring | 0.20 | 8 | 12 | 4 | 4 | 41 | 4.0 | 39 | 13 | 186 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-200812052 | Motor spring | 0.20 | 8 | 12 | 4 | 4 | 52 | 4.0 | 39 | 23 | 186 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-201212041 | Motor spring | 0.20 | 12 | 12 | 4 | 4 | 41 | 4.0 | 58 | 13 | 279 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-201212052 | Motor spring | 0.20 | 12 | 12 | 4 | 4 | 52 | 4.0 | 58 | 23 | 279 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-201812041 | Motor spring | 0.20 | 18 | 12 | 4 | 4 | 41 | 4.0 | 87 | 13 | 418 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-201812052 | Motor spring | 0.20 | 18 | 12 | 4 | 4 | 52 | 4.0 | 87 | 23 | 418 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-250815052 | Motor spring | 0.25 | 8 | 15 | 5 | 4 | 52 | 4.0 | 68 | 13 | 286 | Stainless steel | 5400 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
| TRFM-250815065 | Motor spring | 0.25 | 8 | 15 | 5 | 4 | 65 | 4.0 | 68 | 23 | 286 | Stainless steel | 9000 | pcs In den Warenkorb legen | Zu Bestellliste hinzufügen | ||||
